Niko Hydro spritzwassergeschützter 2-poliger Kontrollschalter, mit transparentem Fenster und Schraubklemmen, ohne Beleuchtungselemente. Montage in Aufputz-/Unterputzrahmen (nicht im Lieferumfang enthalten). Das Beleuchtungselement muss separat bestellt werden. Farbe: Schwarz, 10A, 250V.
Funktion: - Schalter
Blockförmige Silberkontakte (cadmiumfrei) in Kreuzform angeordnet
Maximale Nennleistung des Leistungsschalters: 16 A (durch nationale Vorschriften für Installationen begrenzt)
Farbe: Der Werkstoff ist schwarz eingefärbt (RAL 9005)
Dichtung: Der Deckel hat eine aufgespritzte Dichtung und schließt hermetisch auf der angepassten Box ab.
Anzahl der Mechanismen: 1
Sockelmaterial: Harnstoff-Formaldehyd (UF) mit hoher Hitzebeständigkeit Weiß RAL9010 (ungefähr)
Fertigungsmaterial: Der Schalter/Druckknopf besteht aus schlagfestem, staubabweisendem, halogenfreiem, selbstlöschendem Polypropylen (UL94-V2/1,6 mm). Der Betätigungsknopf ist aus formstabilem ABS gefertigt.
Drahtanschluss: Anschlussklemmen mit gemischtem Schraubenkopf (Pz1-Schlitz 0,85 x 5 mm). Der Schraubendreher rutscht durch die Schraubenführung an jedem Schraubenkopf nicht ab.
Drahtkapazität: Bis zu 2 x 2,5 mm² Draht pro Anschlussklemme.
Verdrahtungsraum: 21,9 mm Verdrahtungsraum unter dem Mechanismus. Der Mechanismus wird von 2 seitlich angebrachten Haltern in der Box gehalten.
Ein Schnappverschluss hält den verkabelten Mechanismus an seinem Platz.
Abisolierlänge: 8 mm Abisolierlänge.
Unverwischbare Kennzeichnung Rückseite: Abisolierlänge und Anschlussschema.
Unverwischbare Kennzeichnung Vorderseite: Klemmenbezeichnung und Schaltsymbol Beleuchtungselement.
Der Sockel ist mit 2 rechteckigen Aussparungen für ein Beleuchtungselement ausgestattet Linke Aussparung (Frontansicht): Einstecken des Beleuchtungselements mit Drähten oder automatisches Beleuchtungselement
Rückseite: Runde Aussparungen für direkten Kontakt des automatischen Beleuchtungselements mit dem Mechanismus.

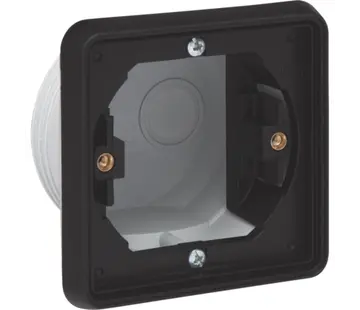

Montagebox: Die Funktion ist für die Montage in einer spritzwassergeschützten Montagebox konzipiert. Die Funktion hat eine aufgespritzte Dichtung und schließt hermetisch auf der angepassten Box ab (separat zu bestellen).
Umgebungstemperatur: -25 – +55 °C Schutzart: IP55 für die Zusammenstellung einer Funktion und einer spritzwassergeschützten Montagebox.
Schlagfestigkeit: Die Kombination aus einem Hydro-Mechanismus und einer Einbau- oder Aufbau-Box hat eine Schlagfestigkeit von IK07 bei einer Mindesttemperatur von -25 °C und einer Maximaltemperatur von 55 °C.
